瀝青基防水涂料的就是石油瀝青成膜物質，分為溶劑型和水乳型兩類。

瀝青基防水涂料分類功能

瀝青基防水涂料的就是石油瀝青成膜物質，分為溶劑型和水乳型兩類。

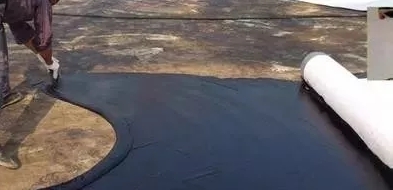

1.溶劑型石油瀝青防水涂料。將石油瀝青直接溶于汽油等有機溶劑中，制成瀝青溶液，即是溶劑型瀝青涂料。由于該涂料涂刷后涂膜很薄，不宜單獨作防水涂料使用。可作油氈等施工時的基層處理劑。

2.水乳型石油瀝青防水涂料。將石油瀝青分散于水中，成為穩定的水分散體，即為水乳型瀝青涂料。

a、水性石棉瀝青防水涂料,將石棉和水組成懸浮液，再將熔化的石油瀝青加入其中，強烈攪拌，即成為水性石棉瀝青防水涂料。石棉纖維具有改性作用，使涂料在儲存穩定性、耐水性、耐裂性、耐候性等較一般乳化瀝青好，可形成較厚的涂膜，可單獨作防水涂料使用。但單位面積涂料用量亦大，另外，石棉纖維對人體有害。

b、石油乳化瀝青;和聚氯乙烯膠、泥配合，可用于物砂漿找平層屋面防水。

c、膨潤土瀝青乳液;以好的石油瀝青為基料，膨潤土為分散劑，經攪拌而成。防水卷材廠家介紹這種厚質防水涂料可在潮濕但無積水的基層上施工，膨潤土瀝青乳液一般和胎體增強材料配合使用，用于工業與民用建筑屋面、地下工程、廁浴間等工程防水防潮。

常見的瀝青基防水涂料

FYT改進型橋面柔性防水涂料

重交瀝青為基料，添加橡膠和樹脂材料改性而成的水性防水涂料，FYT—2是以高聚物乳液為主要成膜物質，添加多種功能助劑反應而成的水性防水涂料。用于橋面防水，可防止由于混凝土橋面滲水而引起的鋼筋腐蝕，提高梁體的使用壽命。

有寬闊的溫度適應性，在瀝青混凝土施工作業時高溫140℃～180℃不流淌，在低溫—20℃～—30℃的動荷載作用下不脆裂；由于材料中加入化學助劑，使材料在短時間內即可成膜，縮短橋面防水施工時間；粘結力強，在配方中添加了滲透劑和增粘劑，提高了涂料的滲透能力和粘結性能，可將鋪裝層與橋面板粘結成一個整體。施工防水層后，橋面板與鋪裝層的剪切強度達到0.5~1.0Mpa,基層開裂2mm，涂膜不開裂；

l施工可操作性：冷施工作業，機械化，自動化程度高，材料無毒，不污染環境。

陽離子乳化瀝青防水涂料

由多種表面活性劑及陽離子頁巖抑制劑及一定范圍軟化點的瀝青經特種工藝加工而成。其微米級的帶正電的瀝青微粒極易吸附在帶負電的固體顆粒上，參與泥餅的形成，提高泥餅質量，其微粒及陽離子頁巖抑制劑可以進入井壁微裂縫中，產生粘附及相互聚集，從而起到封堵、橋接、防膨、防塌、降失水及保護油氣層作用。可用于鉆井泥漿和油水井堵水調剖。

溶解型再生橡膠瀝青防水涂料

以重交瀝青為基料，添加橡膠和樹脂材料改性而成的水性防水涂料，是以高聚物乳液為主要成膜物質，添加多種功能助劑反應而成的水性防水涂料。

用于橋面防水，可防止由于混凝土橋面滲水而引起的鋼筋腐蝕，提高梁體的使用壽命。

有寬闊的溫度適應性，材料固化成膜塊，成膜韌性好。粘結力強，橋面板與鋪裝層的剪切強度達到0.5~1.0Mpa,基層開裂2mm，涂膜不開裂；冷施工作業，機械化，自動化程度高，材料無毒，不污染環境。

SBS改性瀝青橋面防水涂料

SBS改性瀝青橋面防水涂料是采用石油瀝青為基料，以SBS為改性劑并添加多種輔助材料配制而成的冷施工防水涂料。具有防水性能好、低溫柔性好、延伸率高、粘結力強、施工方便等特點。產品經交通部公路工程檢測中心測試全部技術指標均符合中華人民共和國交通部JT/T535-2004《路橋瀝青基防水涂料》和中華人民共和國國家發展改革委員會JC/T975-2005《道橋用防水涂料》標準要求。

JT/T535-2004及JC/T975-2005標準要求。

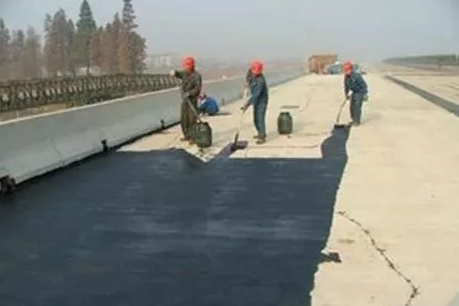

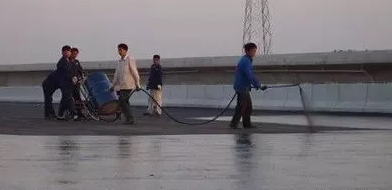

清理基層—中點部位處理—***遍防水層—第二遍防水層—第三遍防水層—防水層養護—攤鋪瀝青混凝土

⊙基層表面應壓實平整，采用水泥砂漿找平層時，必須充分養護，不得有酥動、起砂、起皮現象，應符合設計要求。

⊙為提高防水層和瀝青混凝土的鋪裝層同混凝土面板之間抗剪切強度，混凝土面板需進行拉毛處理，以提高防水層和瀝青混凝土鋪裝層同混凝土截面嵌鎖力和摩阻力，從而使橋面在車輛行駛后長時間不出現起皺、裂縫。

⊙橋面必須清理干凈，不得有雜物和灰塵，以免影響粘結強度。

⊙防撞墻拆模后，應徹底清除防撞墻和混凝土橋梁交接部位的模、鋼筋鐵絲的雜物。

⊙橋面含水率不應大于10%。
